Автоматизированная установка ISCGM-2 для определения ЧХЧ приемников акустического давления

Автоматизированная установка ISCGM-2 предназначена для калибровки микробарометров. Общий вид установки ISCGM-2 приведен на рисунке 1.

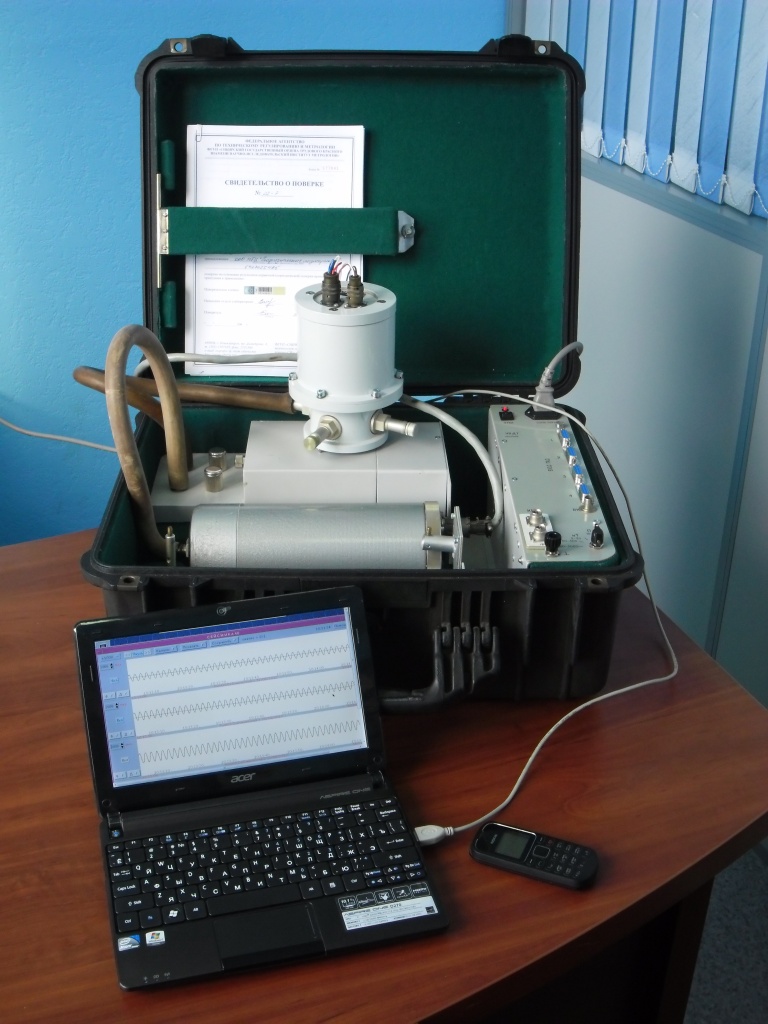

Рисунок 1. Общий вид установки ISCGM-2


Принцип действия установки заключается в воспроизведения акустического давления в рабочей камере с помощью магнитоэлектрического пистонфона с одновременной подачей его на вход калибруемых и контрольного микробарометров. Рабочий диапазон установки от 10 до 100 Па в полосе частот от 0,01 до 4 Гц. Функциональная схема установки ISCGM-2 представлена на рисунке 2.

Вычислительный комплекс установки синтезирует электрический сигнал с заданной амплитудой и частотой, который подается на вход УВД. Давление, воспроизведенное УВД, по звуководам подается на калибруемые и контрольный микробарометры, выходные сигналы подаются в ВК, где производится определение характеристик калибруемых микробарометров и их регистрация.


УВД – устройство воспроизведения акустического давления; БЭА – блок электроники для определения характеристик микробарометров МБ; УМ – усилитель мощности; РК – рабочая камера с объёмом 5 литров; ПМЭ – пистонфон магнитоэлектрический; БП – блок питания; МБК – микробарометр контрольный; Д – делитель; ВК – вычислительный комплекс; ЦАП – цифро-аналоговый преобразователь; АЦП – аналого-цифровой преобразователь; ПК– персональный компьютер.

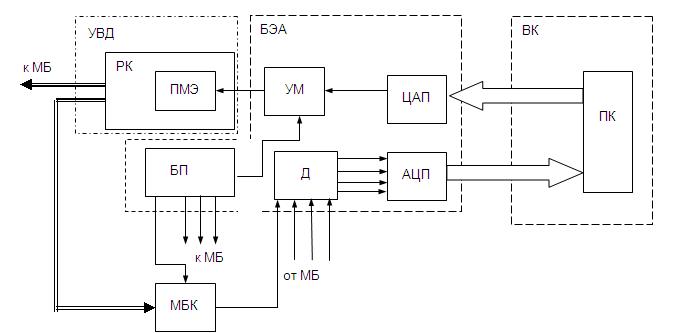

Рисунок 2.  Функциональная схема установки ISCGM-2


Контрольный микробарометр аттестуется в Научно-исследовательском институте физико-технических и радиотехнических измерений (ВНИИФТРИ, Московская область) с помощью вторичного эталона звукового давления с неопределенностью, не превышающей 3%.

Конструктивно установка выполнена в портативном переносном ударопрочном кейсе и может использоваться в лабораторных и полевых условиях. Габаритные размеры установки вместе с персональным компьютером 480х360х220 мм, масса не более 18 кг.
