Регистратор сигналов RSGM-4М

Регистратор сигналов RSGM-4М построен на основе модуля АЦП LA-I24Е (см. рис. 1) совместной разработки НТЦ «Геофизические измерения» и ЗАО «Руднев-Шиляев» (г. Москва).

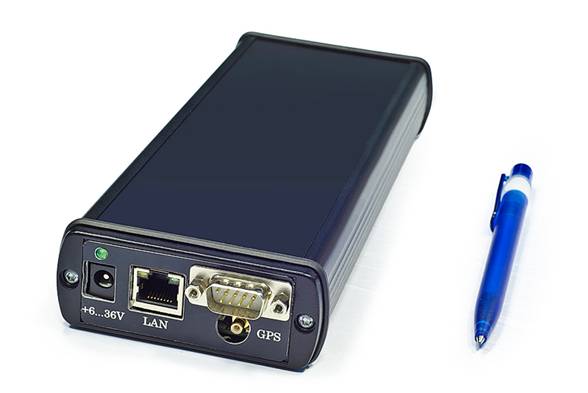

Рисунок 1. Общий вид модуля АЦП LA-I24Е

Выходы датчиков подключаются на входы 4-канального модуля АЦП LA-I24E. Таймеры модуля АЦП привязываются к единому времени с помощью встроенного приемника сигналов космической навигационной системы GPS. Передача информации осуществляется стандартными средствами сети Ethernet. Встроенный программно управляемый генератор на основе двух 12-разрядных ЦАП обеспечивает формирование контрольных сигналов с заданными параметрами. Подключение тестовых сигналов с выхода ЦАП на вход контрольных устройств осуществляется с помощью релейной коммутации.

На рисунке 2 приведена структурно-функциональная схема регистратора.


Рисунок 2.  Структурно-функциональная схема регистратора RSGM-4М


Основные технические характеристики регистратора сигналов RSGM-4М

  • Количество модулей LA-I24E в регистраторе – 1..3.
  • Количество независимых синхронных каналов АЦП в каждом модуле LA-I24E – 4.
  • Разрядность АЦП – 24.
  • Максимальная амплитуда входного сигнала ±15 В.
  • Минимальный уровень собственного шума (RMS) – 0,04 мкВ.
  • Входное сопротивление – до 100 Мом.
  • Погрешность привязки измерений к единому времени – менее 1 мс.
  • Частота дискретизации входных сигналов АЦП – 2 … 800 Гц.
  • Объем Flash памяти в каждом модуле АЦП – до 64 Гб;
  • Режим передачи данных от модуля АЦП – через порт Ethernet по протоколу передачи непрерывных данных на основе CD1.1 (CTBTO).
  • Рабочая температура – от -20°С до +40°С.
  • Электропитание комплекса осуществляется от сети 220В 50 Гц
  • Потребляемая мощность составляет от 3 до 50 Вт в зависимости от комплектации и режима работы.

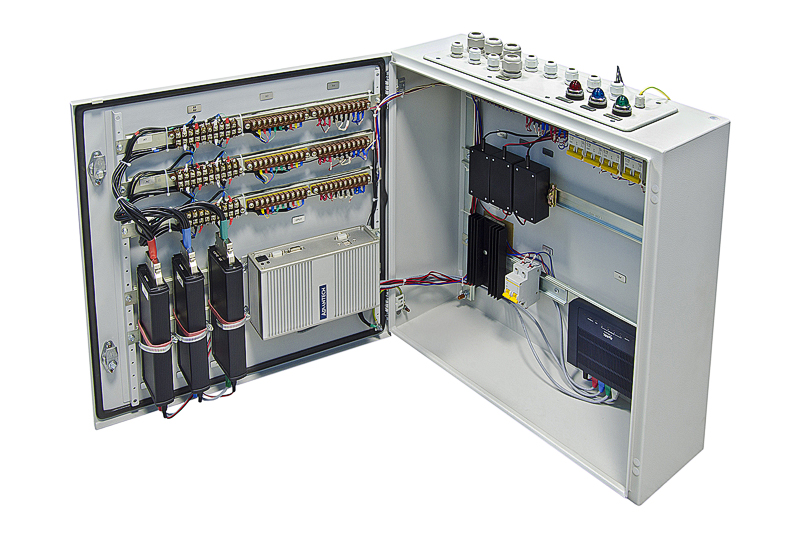

  • Составные части регистратора размещаются в приборных корпусах с размерами в зависимости от комплектации: 600х600х220 мм, либо 400х400х220 мм.
  • Защищенность от внешних воздействий соответствует степени IP66.

Программное обеспечение для портативного IBM/PC совместимого компьютера включает утилиту настройки модулей LA-I24E и программы приема, передачи, просмотра и первичной обработки информации. Реализовано на языке Java. Функционирует на основе OS Solaris x.86 (к концу 2013 года будет доступна версия для OS Linux CentOS).

Состав (комплектность) регистратора RSGM-4M может изменяться в широких пределах по запросу потребителя.
